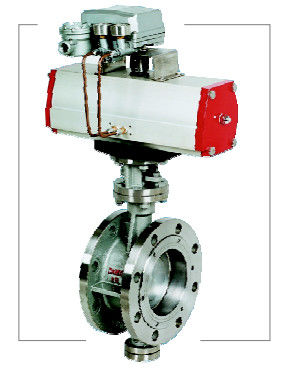

Vanne papillon
application
La série des vannes papillon peut être appliquée à la nourriture, la boisson, la médecine, l'industrie chimique, le traitement de l'eau industriel de protection de l'environnement, le haut bâtiment, l'approvisionnement en eau, le drainage et le gaz, etc.used pour commencer ou arrêter ou ajuster la quantité moyenne d'écoulement, les caractéristiques principales de la structure.
Caractéristiques de conception de produits
1, structure simple, petit volume, dimension légère et petite d'installation.
2, ayant deux genres de matériel de joint : doux et dur, peut être employé dans diverses conditions de travail, avec bon scellant la représentation. et longue durée de vie.
3, vanne papillon conçue par structure du l'Anti-feu peuvent empêcher theexpanding d'un feu accidentel, une fois que le siège de valve de scellage mou de la vanne papillon attrape le feu et endommage, l'anneau de joint d'acier inoxydable donneront le jeu pour faire la vanne papillon maintiennent l'urgence scellée,
4, en état de la vanne papillon se sont entièrement ouverts, elle a peu de résistance d'écoulement, et en état de la vanne papillon s'est partiellement ouvert, la quantité d'écoulement peut être commandé avec sensibilité.
5, petite opération de couple-moteur, simple et rapide
Analyse de scellage de principe
1. Le principe de scellage de la valve simple d'excentrique buttertly
Comme centre de la giration af le disque (le centre de l'axe de valve) et la section de scellage du disque sont installés dans excentrique (a), il fait la section de scellage du disque graduellement séparé de la section de scellage du siège de valve dans le courseof ouvrant la vanne papillon, quand le disque tourne à 20°-25°, la section de scellage du disque freinera complètement à partir de la section de scellage du siège de valve, et quand complètement ouvert, un espace X sera formé dans deux diminutions de scellage de sections, de thusmakingtherelativemechanicalwear et d'extrusion entre la section deux de scellage, et assurer le joint de la vanne papillon.
principe du cachetage 2.The de la double vanne papillon excentrique de joint
En tant que fabrication du centre de la giration du disque (le centre du valvespindle) former une polarisation dans la taille (b) avec la ligne centrale du buisson de valve, basée sur la vanne papillon excentrique simple, qui rend la section thesealing du frein à disque à partir de la section de scellage du siège de valve plus rapide que les coes excentriques simples de vanne papillon de joint, au cours d'ouvrir la vanne papillon, quand le disque tourne à 8°~12°, thesealing la section du disque freinera complètement à partir de la section de scellage du siège de valve et quand complètement ouvert. un plus grand espace Y sera formé dans deux sections de scellage. La conception de ce genre de vanne papillon peut considérablement diminuer l'usage mécanique et l'extrusion et la déformation, et améliore davantage la représentation de scellage de la vanne papillon.
principe du cachetage 3.The de la vanne papillon trois excentrique
En tant que fabrication la ligne centrale de la forme de siège de valve d'un inangle B de polarisation avec la ligne centrale du buisson de valve, basée sur la double vanne papillon excentrique, qui fait la section de scellage discimmediately du frein à partir de la section de scellage du siège de valve au moment de l'ouverture, et entrer en contact avec la section de scellage du siège de valve au moment de se fermer, pendant s'ouvrir et fermant, quand complètement ouvert, un espace Y mêmes à la double valve d'excentrique sealbutterfly sera formé dans les deux sections de scellage. La conception de ce genre de vanne papillon peut complètement enlever l'usage et l'éraflure de mechanicaI entre la section twosealing, et considérablement améliorer la représentation de scellage et durée de vie de la vanne papillon.
principe du cachetage 4.The de la diverse vanne papillon excentrique de joint
La caractéristique unique de la diverse valve d'excentrique buttertly est axe de poignée de thevalve pour l'installationof le disque, avec une structure de style de trois-parties. Il y a deux parts avec un axe concentrique, du handleinthree-partsstyle de valve, ligne butthecentral de l'arbre-moyen est un espacement de ligne centrale à partir de la ligne de shalt les des deux côtés, et le thedisc est installé dans la partie de l'arbre-moyen. Cette structure excentrique peut faire le disque soit dans le type du double excentrique au situationof s'est entièrement ouverte, mais dans le type excentrique simple quand le disque est tourné. Quand approchant fermant, le disque déplacera une distance vers thesealing la section conique, et la section de scellage du disque et du siège de valve est dans la fiabilité de la représentation de cachetage, en raison de la fonction de l'axe excentrique.
