Le métal automatique de contrôle de niveau de l'eau de robinet à tournant sphérique de flottement d'acier de fonte de carbone de solides solubles 304 a assis

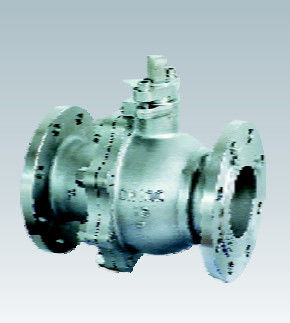

Robinet à tournant sphérique de Valve-flottement de boule

Application

Les robinets à tournant sphérique de flottement sont utilisation de suitablefor sur de divers genres de classe 150 de pipelinesof de classer 1500, PN16 à PN100 pour tourner sur outre du milieu de canalisation, dont les types d'opération incluent le manuel, l'engrenage à vis sans fin et les déclencheurs pneumatiques ou électriques.


Costruction et caractéristiques de robinet à tournant sphérique de flottement

1)Joint fiable de Seat

    La conception de structure de sealingring élastique a été adoptée pour des robinets à tournant sphérique de flottement. Caractéristiques de conception ce de siège un plus grand rapport de scellage de pression à la surface d'anneau de la boule quand le mediumpressure obtient plus bas, où le secteur entrant en contact est plus petit. Ainsi, le joint fiable est assuré. Quand la pression moyenne obtient plus haut, le secteur entrant en contact entre l'anneau de siège et la boule devient plus grand pendant que la bague d'étoupage transforme élastique à une plus grande force d'undertakethe poussée par le milieu sans n'importe quels dommages.

2)Conception sûre du feu

La valve étant chauffé dans une application du feu les pièces matérielles de non-métal telles que la bague d'étoupage de siège de PTFE, garniture de siège arrière de tige, emballage de glande, et la garniture de scellage entre le corps et le capot pourraient se désagréger ou être dû endommagé à haut temperature.specially a conçu la structure du joint métal sur métal auxiliaire est fourni pour empêcher effectivement les deux fuite interne et externe de la valve. Selon les exigences des clients, les robinets à tournant sphérique de flottement avec la conception sûre du feu peuvent répondre à l'exigence d'api 607, d'api 6FA, de BS6755 et de JB/T 6899.

3)Joint fiable de tige

La conception de preuve d'éruption a été adoptée pour que la tige s'assure que même si la pression dans le bodycavity est CRNA-idently levé et la bride de emballage devient invalide, le thestem ne peut être soufflé par milieu. La tige comporte la conception avec une banquette arrière, étant réuni à partir de dessous. La force de scellage contre la banquette arrière devient tout plus haute que la pression moyenne devient plus haut. Ainsi le joint fiable de la tige peut être assurément sous la pression moyenne variable,

4)Le type structure de V d'emballage a été utilisé effectivement à la forme de transport la force de poussée de la bride de glande et la pression moyenne dans la force de scellage contre la tige.

5)La conception de emballage traditionnelle de bride a été améliorée pour être de la structure en deux pièces c.-à-d., étant comme bride de glande et glande, les derniers contacts la bride de glande avec la surface sphérique. Ainsi, la glande reste verticale toujours, et est garnie intérieurement d'un buisson de PTFE pour empêcher l'écorchure contre et le frottement entre le thestem, qui peut également réduire le couple d'opération de la valve.

6)Caractéristique antistatique

La conception de emballage traditionnelle de bride a été améliorée pour être de structure en deux pièces, c.-à-d., étant plat de bride d'emballage d'asa et un disciple, les derniers contacts le plat de bride avec la surface sphérique. Ainsi, le disciple reste vertical toujours, des andis a garni intérieurement d'un buisson de PTFE pour empêcher l'écorchure contre et le frottement entre la tige, qui peut également réduire le couple d'opération de la valve.

7)Prévention fausse d'opération

Pour empêcher le robinet à tournant sphérique de l'opération fausse la serrure principale avec 90°of ouvert et protection de positionnement étroite a été fournie, qui peuvent être verrouillables au besoin. À la tête de tige, où les difficultés de levier, un appartement est ainsi conçues que la valve s'ouvre avec le levier en parallèle à la tuyauterie, et avec le levier à angle droit à la tuyauterie, la valve est fermée. Ainsi on lui assure que l'indicateur de valve d'ouvert et d'étroit peut ne jamais faire l'erreur.
